Ponte Rolante Industrial: Soluções Personalizadas para Movimentação de Cargas com Segurança e Alta Performance
A ponte rolante é um dos equipamentos mais importantes para empresas que realizam a movimentação de cargas pesadas dentro de galpões industriais, centros de distribuição e linhas de produção. Quando corretamente dimensionada, ela proporciona operações mais rápidas, seguras e precisas, reduzindo o esforço manual, minimizando riscos de acidentes e aumentando significativamente a produtividade da empresa.
Na Maqfort Cranes, cada ponte rolante é desenvolvida sob medida para atender às necessidades específicas de cada cliente. Em vez de oferecer equipamentos padronizados, nossa equipe realiza um estudo completo da operação para projetar uma solução personalizada, considerando a capacidade de carga, o vão livre, a altura de elevação, a frequência de utilização, o tipo de material movimentado e as características estruturais do local de instalação.
O resultado é um equipamento robusto, confiável e preparado para operar durante muitos anos com alto desempenho e baixa necessidade de manutenção.
O que é uma ponte rolante?
A ponte rolante é um equipamento de movimentação de cargas utilizado para transportar materiais suspensos em praticamente toda a área útil de um galpão industrial. Sua estrutura é composta por uma ou duas vigas principais que se deslocam sobre trilhos instalados nas laterais da edificação ou sobre estruturas metálicas projetadas especificamente para essa finalidade.
Sobre essas vigas desloca-se o carro guincho, também conhecido como trole, responsável por movimentar a talha elétrica ao longo da ponte. A talha realiza a elevação e descida da carga, permitindo que o operador posicione materiais com extrema precisão em qualquer ponto da área de trabalho.
Diferentemente de empilhadeiras, caminhões munck ou outros equipamentos móveis, a ponte rolante realiza toda a movimentação pelo alto, liberando o piso da fábrica para circulação de pessoas, veículos e equipamentos, tornando o ambiente mais organizado, seguro e eficiente.
Esse sistema é amplamente utilizado para movimentação de chapas metálicas, bobinas, perfis estruturais, máquinas industriais, moldes, transformadores, motores, blocos de concreto, equipamentos de grande porte, peças usinadas, mármores, granitos e diversos outros materiais de elevado peso.
Como funciona uma ponte rolante?
O funcionamento de uma ponte rolante é relativamente simples, porém extremamente eficiente. O equipamento realiza três movimentos principais que trabalham de forma integrada:
Movimento longitudinal: toda a ponte desloca-se ao longo dos trilhos instalados sobre o caminho de rolamento, percorrendo praticamente todo o comprimento do galpão.
Movimento transversal: o carro guincho desloca-se sobre as vigas principais da ponte, permitindo alcançar qualquer posição entre uma lateral e outra do equipamento.
Movimento vertical: realizado pela talha elétrica, responsável por elevar e baixar a carga com precisão e segurança.
Essa combinação permite transportar materiais para praticamente qualquer ponto da área atendida pela ponte rolante, reduzindo o tempo de movimentação e aumentando significativamente a eficiência operacional.
Em aplicações que exigem maior precisão, os movimentos podem ser controlados por inversores de frequência, proporcionando partidas e paradas suaves, melhor posicionamento da carga e menor desgaste dos componentes mecânicos.
Principais componentes de uma ponte rolante
Uma ponte rolante industrial é formada por diversos sistemas que trabalham em conjunto para garantir desempenho, segurança e longa vida útil.
Vigas principais
São os elementos estruturais responsáveis por suportar todo o conjunto mecânico e a carga movimentada. Podem ser do tipo univiga ou dupla viga, dimensionadas conforme a capacidade do equipamento e a classe de serviço.
Cabeceiras
Localizadas nas extremidades da ponte, as cabeceiras sustentam as rodas motrizes e permitem o deslocamento do equipamento sobre os trilhos do caminho de rolamento.
Carro guincho (Trole)
É o conjunto responsável pelo deslocamento transversal da talha ao longo da ponte, permitindo posicionar a carga com precisão em toda a largura do equipamento.
Talha elétrica
Responsável pela elevação da carga, a talha pode utilizar cabo de aço ou corrente, dependendo da aplicação e da capacidade do equipamento.
Caminho de rolamento
É a estrutura composta por vigas metálicas, trilhos e suportes que permite o deslocamento longitudinal da ponte rolante. Seu correto dimensionamento é fundamental para garantir estabilidade, segurança e durabilidade ao sistema.
Sistema elétrico
Composto por painéis elétricos, motores, inversores de frequência, sensores, comandos remotos, botoeiras, barramentos elétricos e dispositivos de proteção, é responsável pelo acionamento seguro e preciso de todos os movimentos do equipamento.
Onde as pontes rolantes são utilizadas?
As pontes rolantes são empregadas em praticamente todos os segmentos industriais que necessitam movimentar cargas pesadas com rapidez, precisão e segurança.
Entre os principais setores atendidos estão:
- Indústrias metalúrgicas;
- Siderúrgicas;
- Caldeirarias;
- Fabricantes de estruturas metálicas;
- Papel e celulose;
- Indústrias químicas;
- Indústrias alimentícias;
- Fábricas de máquinas e equipamentos;
- Marmorarias de grande porte;
- Pré-moldados de concreto;
- Fundições;
- Mineração;
- Portos e terminais logísticos;
- Armazéns industriais;
- Centros de distribuição;
- Empresas de manutenção industrial;
- Oficinas mecânicas de grande porte;
- Estaleiros;
- Usinas e empresas do setor de energia.
Independentemente do segmento, o objetivo é sempre o mesmo: aumentar a produtividade, reduzir riscos operacionais e proporcionar uma movimentação de cargas muito mais eficiente.
Quais são os benefícios de instalar uma ponte rolante?
Investir em uma ponte rolante representa muito mais do que adquirir um equipamento para levantar cargas. Trata-se de uma solução capaz de transformar completamente o fluxo produtivo da empresa.
Entre os principais benefícios destacam-se:
- Maior produtividade na movimentação de materiais;
- Redução do tempo de carga e descarga;
- Menor necessidade de equipamentos móveis, como empilhadeiras;
- Melhor aproveitamento do espaço interno da fábrica;
- Aumento da segurança dos operadores;
- Redução de danos aos materiais movimentados;
- Posicionamento extremamente preciso das cargas;
- Menor esforço físico dos colaboradores;
- Maior organização do ambiente industrial;
- Equipamentos desenvolvidos para operar durante décadas quando submetidos à manutenção adequada.
Na Maqfort Cranes, cada projeto é desenvolvido para oferecer não apenas capacidade de carga, mas também confiabilidade operacional, facilidade de manutenção e excelente retorno sobre o investimento ao longo de toda a vida útil do equipamento.
Tipos de Ponte Rolante.
Embora todas tenham a mesma finalidade — movimentar cargas com segurança e eficiência — existem diferentes configurações de pontes rolantes. A escolha do modelo ideal depende principalmente da capacidade de carga, do espaço disponível, da altura útil do galpão e das características da operação.
Na Maqfort Cranes, cada projeto é desenvolvido de forma personalizada para garantir o melhor desempenho operacional e o menor custo de manutenção ao longo da vida útil do equipamento.
Ponte Rolante Univiga
A ponte rolante univiga possui apenas uma viga principal, sobre a qual se desloca a talha elétrica.
É uma excelente solução para aplicações leves e médias, normalmente entre 500 kg e 16 toneladas, oferecendo ótimo custo-benefício, estrutura mais leve e instalação simplificada.
Entre suas principais vantagens estão:
- Menor investimento inicial;
- Estrutura metálica mais leve;
- Excelente desempenho para operações industriais convencionais;
- Menor consumo de energia;
- Manutenção simplificada.
É muito utilizada em oficinas mecânicas, metalúrgicas, centros de manutenção, marmorarias, indústrias alimentícias e diversos processos produtivos que exigem movimentação frequente de cargas.

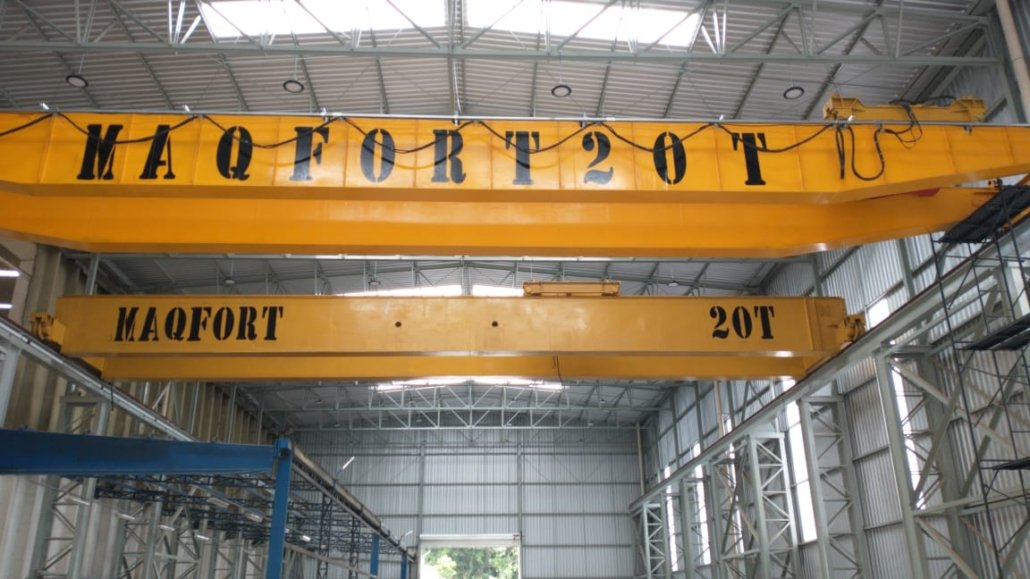

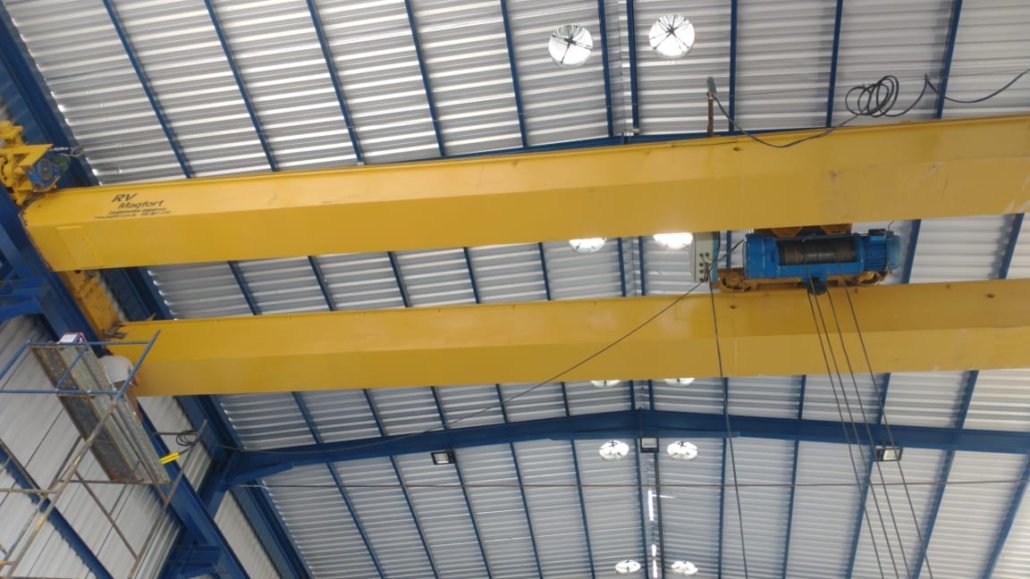

Ponte Rolante Dupla Viga
Na ponte rolante dupla viga, a estrutura é formada por duas vigas principais, permitindo maior rigidez estrutural, maiores capacidades de carga e melhor aproveitamento da altura útil do galpão.
Essa configuração é indicada para operações mais intensas, cargas elevadas ou equipamentos que trabalham continuamente ao longo do dia.
As principais vantagens são:
- Capacidades muito superiores;
- Maior estabilidade durante a movimentação;
- Maior altura útil de elevação;
- Possibilidade de instalação de plataformas de manutenção;
- Facilidade para utilização de carros guincho especiais;
- Excelente desempenho em aplicações severas.
Grande parte das pontes rolantes industriais fabricadas pela Maqfort Cranes utiliza essa configuração devido à elevada robustez e confiabilidade.
Ponte Rolante Apoiada
Na ponte rolante apoiada, toda a estrutura desloca-se sobre trilhos instalados diretamente sobre vigas de rolamento apoiadas em colunas metálicas ou na própria estrutura do galpão.
É a configuração mais utilizada na indústria brasileira, oferecendo elevada capacidade de carga e excelente estabilidade operacional.
Ponte Rolante Suspensa
A ponte rolante suspensa possui um conceito diferente. Em vez de apoiar suas rodas sobre trilhos superiores, ela permanece suspensa em trilhos fixados na estrutura da cobertura.
Esse modelo é indicado principalmente quando o espaço disponível é reduzido ou quando não existem colunas suficientes para suportar um caminho de rolamento convencional.
Cada aplicação deve ser analisada individualmente por nossa equipe de engenharia para definir a solução mais adequada.
Capacidades de Ponte Rolante.
Uma das maiores vantagens de um projeto personalizado é dimensionar o equipamento exatamente para a necessidade da operação.
A Maqfort Cranes desenvolve pontes rolantes em diversas capacidades, sempre considerando fatores como frequência de utilização, tipo de carga, ambiente de trabalho, velocidade de operação e normas técnicas aplicáveis.
Entre as capacidades mais comuns estão:
| Capacidade | Aplicações mais frequentes |
|---|---|
| 500 kg a 2 toneladas | Oficinas, manutenção e pequenas indústrias |
| 3 a 5 toneladas | Metalúrgicas, caldeirarias e centros de manutenção |
| 10 toneladas | Estruturas metálicas, papel e celulose, concreto e máquinas industriais |
| 15 toneladas | Equipamentos industriais de médio porte |
| 20 toneladas | Indústrias pesadas e movimentação de grandes conjuntos mecânicos |
| 30 toneladas ou mais | Siderúrgicas, mineração, portos, fundições e aplicações especiais |
Também desenvolvemos equipamentos para capacidades superiores quando necessário, sempre mediante dimensionamento estrutural específico.
Como escolher a Ponte Rolante ideal?
Escolher uma ponte rolante envolve muito mais do que definir apenas a capacidade de carga.
Um equipamento corretamente dimensionado proporciona maior produtividade, menor desgaste dos componentes e maior segurança operacional.
Durante o desenvolvimento do projeto, nossa engenharia analisa diversos fatores.
Capacidade de carga
Representa o peso máximo que será movimentado pelo equipamento.
Sempre consideramos uma margem técnica para garantir segurança e confiabilidade ao longo dos anos de utilização.
Vão da ponte
É a distância entre os trilhos de rolamento.
Esse valor influencia diretamente no dimensionamento estrutural das vigas principais e das cabeceiras.
Altura de elevação
Corresponde à distância necessária entre o piso e o ponto máximo de elevação do gancho.
Esse fator influencia diretamente na escolha da talha e na configuração estrutural da ponte.
Frequência de utilização
Uma ponte utilizada poucas vezes por dia possui características completamente diferentes de um equipamento que opera continuamente durante três turnos.
Por isso seguimos as recomendações das normas técnicas para definir motores, redutores, sistemas de acionamento e classe de serviço.
Tipo de carga
Cada operação possui necessidades específicas.
Algumas empresas movimentam chapas metálicas.
Outras trabalham com bobinas, transformadores, motores, peças usinadas, moldes, estruturas metálicas ou equipamentos de grandes dimensões.
Cada aplicação exige soluções próprias de içamento.
Como é desenvolvido um projeto na Maqfort Cranes?
Cada ponte rolante fabricada pela Maqfort Cranes nasce a partir de um estudo detalhado da operação do cliente.
Nosso objetivo não é apenas fabricar um equipamento, mas desenvolver uma solução capaz de atender às necessidades atuais e futuras da empresa.
O processo normalmente segue as seguintes etapas:
Levantamento técnico
Nossa equipe realiza uma análise completa das necessidades do cliente, avaliando dimensões do galpão, capacidade necessária, altura útil, frequência de utilização, tipo de carga e infraestrutura existente.
Desenvolvimento do projeto
Com base nas informações coletadas, nossa engenharia realiza os cálculos estruturais e desenvolve uma planta piloto para validação do cliente antes do início da fabricação.
Fabricação
Toda a estrutura é produzida utilizando matéria-prima certificada, processos controlados de fabricação, soldagem qualificada e rigoroso controle dimensional.
Cada componente passa por inspeções antes da montagem final.
Montagem e instalação
Após a fabricação, nossa equipe técnica realiza a instalação do equipamento, alinhamento dos trilhos, montagem eletromecânica, regulagens e testes funcionais.
Teste de carga
Antes da entrega, realizamos os testes de carga previstos pelas normas técnicas, verificando todos os sistemas mecânicos, elétricos e dispositivos de segurança.
Entrega da documentação
O cliente recebe toda a documentação técnica do equipamento, incluindo manual de operação, certificados, relatórios de inspeção, ART quando aplicável e demais documentos previstos no escopo do projeto.
Ponte Rolante Personalizada para sua Operação Industrial.
Seja qual for o porte da sua empresa ou as necessidades do seu galpão, na Maqfort Cranes, fabricamos pontes rolantes sob medida para garantir eficiência e segurança na movimentação de cargas. Nossos serviços incluem:
Fabricação Personalizada
Construímos pontes rolantes dimensionadas de acordo com as especificações do seu galpão e com capacidade de toneladas adaptadas às suas demandas.
Estrutura Completa
Além das pontes rolantes, oferecemos a fabricação de colunas de sustentação, vigas de rolamento e trilhos, criando uma estrutura integral para o perfeito funcionamento da ponte rolante no seu espaço industrial.
Identificando suas Necessidades:
- Peso e Tipo de Carga: Avaliamos o peso médio e as características das suas cargas para projetar a ponte rolante mais adequada.
- Altura e Alcance Necessários: Determinamos a altura e o alcance horizontal essenciais para o seu processo produtivo.
- Frequência de Uso: Entendemos a frequência de utilização para escolher a ponte rolante ideal.
Garantindo Eficiência Operacional
- Automação Avançada: Oferecemos sistemas de controle avançados para posicionamento automático e sensores para monitoramento preciso das cargas.
- Segurança e Manutenção: Comprometemo-nos com os mais altos padrões de segurança, incluindo sistemas de frenagem e planos de manutenção regulares para garantir a operação confiável da sua ponte rolante.
Investimento Inteligente a Longo Prazo
Pensamos no seu bolso a longo prazo:
- Economia de Custos: Pontes rolantes eficientes economizam energia, reduzem custos de manutenção e aumentam a produtividade.
- Suporte Contínuo: Oferecemos garantia, assistência técnica e peças de reposição para garantir seu investimento.
Orçamento e Contato
O investimento em uma ponte rolante é estratégico para sua operação. Para um orçamento personalizado e informações detalhadas sobre nossos produtos e serviços, entre em contato conosco. Estamos comprometidos em transformar sua operação industrial em um modelo de eficiência e excelência.
FALE COM ESPECIALISTA
MAQFORT
(22) 98806-0697
engenharia.maqfort@gmail.com
Na Maqfort Cranes, reconhecemos que cada operação industrial é única e demanda soluções específicas. Oferecemos uma gama de opcionais personalizáveis para sua ponte rolante, adaptando-a precisamente às suas necessidades operacionais. Abaixo estão os opcionais disponíveis para tornar sua ponte rolante ainda mais eficiente:
Inversor de Frequência (Regulador de Velocidade)
- Movimento da Ponte Rolante: Oferecemos a possibilidade de incorporar inversores de frequência para controlar a velocidade em diferentes movimentos da ponte rolante, permitindo ajustes precisos e adequação às demandas da sua operação.
Talha com Dupla Velocidade
- Versatilidade na Elevação: A talha com dupla velocidade proporciona flexibilidade ao lidar com diferentes tipos de carga. Você pode escolher entre velocidades para atender às demandas específicas de movimentação.
Controle Remoto
- Operação Conveniente: Oferecemos a opção de controle remoto, permitindo ao operador total controle da ponte rolante a partir de uma distância segura, aumentando a praticidade e a eficiência no manuseio das cargas.
Duas Talhas no Mesmo Vão
- Aumento de Capacidade: Se necessário, podemos equipar o vão com duas talhas, ampliando a capacidade de movimentação de carga ou permitindo a manipulação de múltiplas cargas simultaneamente.
Sensor Anti-Colisão
- Segurança Adicional: Caso haja mais de uma ponte rolante no mesmo caminho, oferecemos a inclusão de sensores anti-colisão para evitar qualquer impacto indesejado, garantindo a segurança das operações.
Velocidade Ajustável para Cargas Delicadas
- Precisão na Manipulação: Se suas cargas exigem movimentos delicados, oferecemos a opção de baixa velocidade na elevação e nos movimentos horizontais. Você pode especificar a velocidade em metros por minuto que melhor atenderá às exigências da sua carga.
Cabine de Comando com Ar Condicionado
- Conforto e Eficiência: Se a ponte rolante será utilizada em operações contínuas, oferecemos a instalação de uma cabine de comando com ar condicionado para garantir o conforto do operador e maximizar a eficiência, especialmente em ambientes de trabalho rigorosos.
